Kit Rodamientos Pedal OneUp Composite

Descripción

Kit Rodamientos Pedal OneUp Composite

Con el Kit Rodamientos Pedal OneUp Composite podrás sustituir los rodamientos y hacer el mantenimiento de tu pedal de Composite OneUp. También se incluyen las tapas finales e interiores para que puedas sustituirlas.



Características:

• Compatible sólo con los pedales de Composite OneUp.

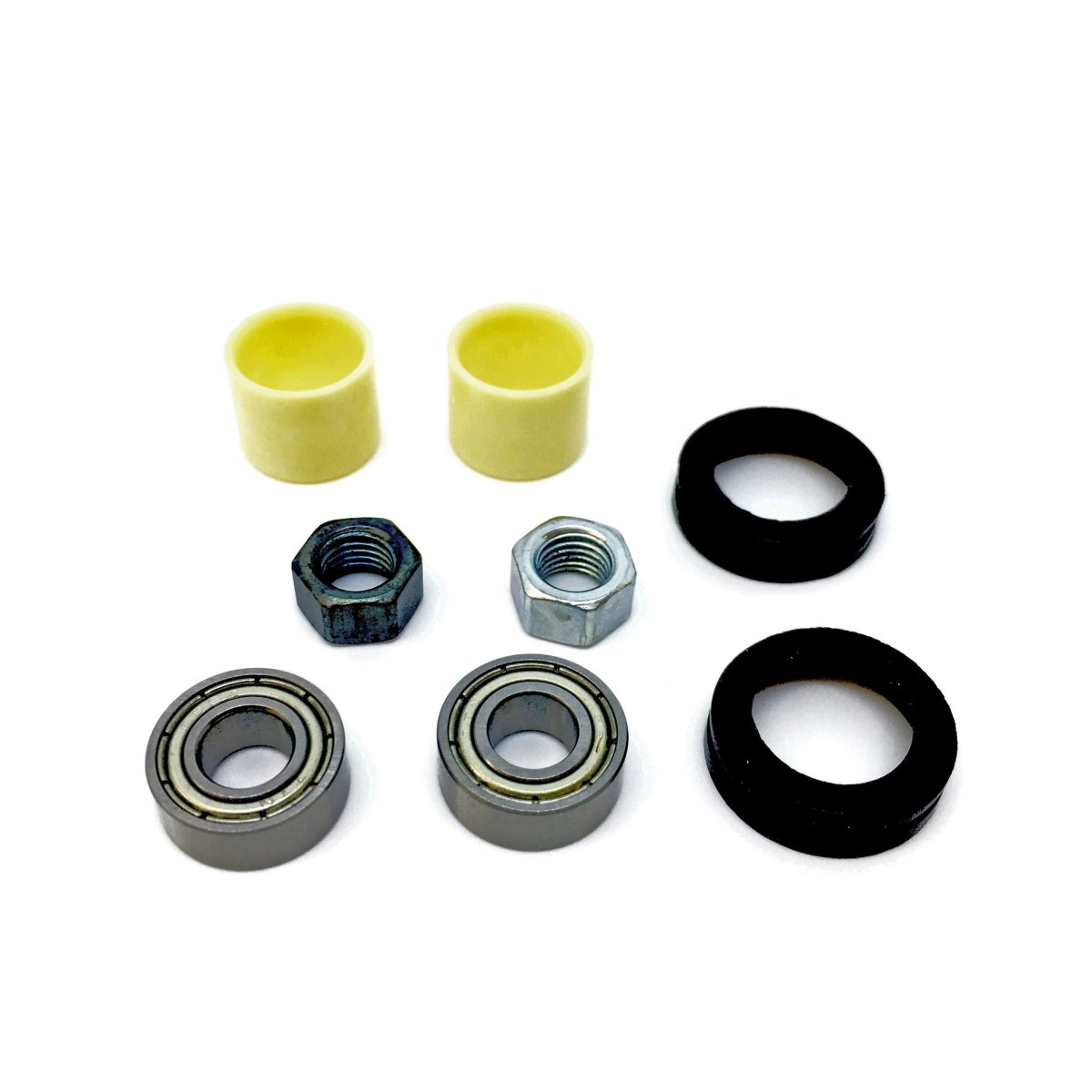

El kit contiene:

• Rodamientos exteriores del cartucho: 2
• Casquillos interiores: 2
• Sellos exteriores: 2
•  Tuercas de eje: 2



INSTRUCCIONES DE MANTENIMIENTO

1. Retire las tapas de los extremos exterior e interior con una llave hexagonal de 6 mm.

2. Quite la tuerca del eje con un casquillo de 9 mm. Drive lado pedal (RH pedal ) tiene la mano izquierda (inversa) roscado de la tuerca. Lado Non Drive pedal (LH pedal ) tiene regular de la mano derecha roscado tuerca.

3. Sacar el eje del cuerpo del pedal

4. Empuje el rodamiento interno hacia afuera con un hexágono de 6 mm

5. Para reemplazar el buje, use un destornillador de cabeza plana para hacer palanca contra la superficie interna del buje y sacarlo. Destruirás el casquillo quitándolo.

6. Retirar el sello del eje (tome nota de la dirección)

INSTALACIÓN DE REEMPLAZO

1. Engrase el nuevo buje y eje. Coloque el buje en el eje y empújelo hacia el cuerpo del pedal .

2. Reemplace el sello del pedal (parte más gruesa cerca de la brida del eje)

3. Engrasar y coloque el nuevo rodamiento nuevamente en el cuerpo del pedal

4. Deslice el eje a través del cuerpo del pedal y el rodamiento

5. Reemplazar la tuerca del eje

6. Sustituir ambas tapas
